安科瑞 無線通訊轉換器 無線組網

AEW110-LX安科瑞 無線通訊轉換器 無線組網的詳細資料：

AEW110 系列無線通訊轉換器主要用于輔助 RS485 設備進行無線組網，通過將通訊數據在 RS485 信號與無 線信號之間互轉，完成普通 RS485 設備的無線通訊。降低用戶通訊組網的施工成本與改造時間?？膳c RS485 通 訊設備靈活安裝，實現局部通訊的無線組網。



應用范圍：

需無線組網的RS485通訊設備。



訂貨范例：

具體型號：AEW110

技術要求：470MHz工作頻段

通訊協議：RS485

輔助電源：AC220V

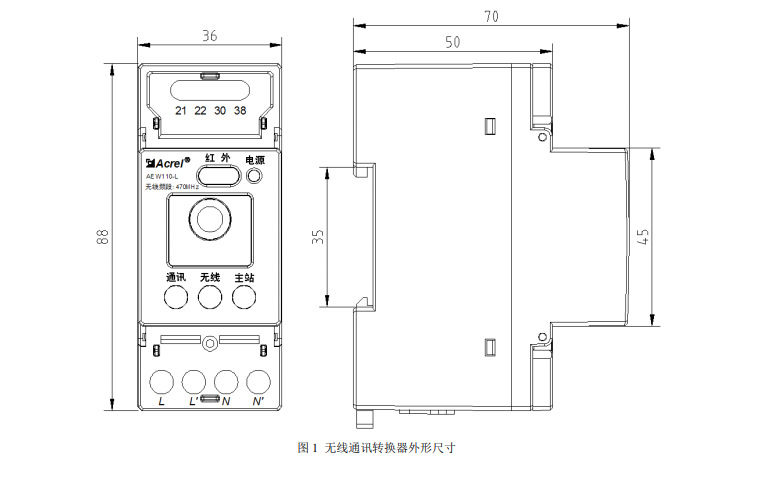

外形尺寸（單位：mm）

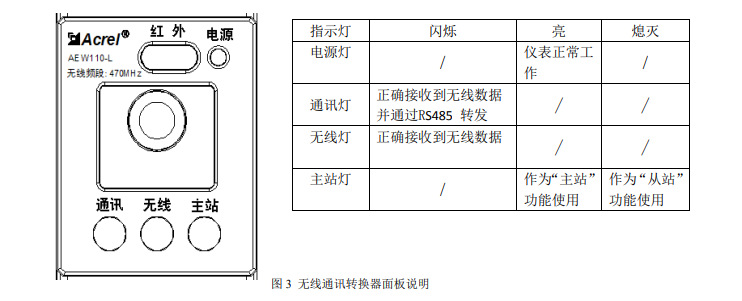

面板說明



工作方式介紹 AEW110-L 通過內部 RS485 接口與無線接口之間的數據轉換實現輔助“主站”與“終端設備”無線組網的 功能，數據為*透傳，因此可支持以 RS485 接口為硬件的各種通訊協議（如 Modbus 協議、DL/T645 電力規約 等）。

AEW110-L 分為兩種工作模式：主站模式與從站模式，可短接多功能口進行切換，也可由通訊進行設置，具 體寄存器地址見 7 通訊說明，兩種工作模式具體介紹如下。 主站模式： 一般用于通訊的主站端，“主站”燈亮。

AEW110-L 先等待 RS485 信號輸入，接收到有效的 RS485 信號之 后，會將其轉成無線信號發出，在超時時間內，將接收到的有效無線信號轉成 RS485 信號發出，完成數據處理 流程。 從站模式： 一般用于通訊的從站端，“主站”燈熄滅。

AEW110-L 先等待無線信號輸入，接收到有效的無線信號之后， 會將其轉成 RS485 信號發至自身的串口上，然后等待回送，在超時時間內，將收到的有效 RS485 回送信號通過 無線轉發出去，完成數據處理流程。 由以上介紹可知，普通的 RS485 設備，若需無線組網，至少需要兩臺 AEW110-L，并且一臺需為主站模式 與通訊管理機或其他集抄設備連接，一臺為從站模式與普通的 RS485 設備連接。若設備本身支持無線通訊（如 AEW100 無線計量模塊），則只需要一臺主站模式的 AEW110-L 與通訊管理機或其他集抄設備連接即可完成無線 組網。 AEW110-L 內置透傳數據的超時時間為傳輸 250 字節所用時間（RS485 傳輸時間加無線傳輸時間），因此在 使用 AEW110-L 輪詢終端設備時，要注意輪詢的間隔時間需大于內置超時時間，超時時間可由當前 RS485 接口 波特率與擴頻因子對應無線傳輸速率算出，如 AEW110-L 為出廠默認參數時：

RS485 接口波特率為 9600bps：傳輸 250 字節時間約為 T1 = 250ms。 無線傳輸速率為 4500bps：傳輸 250 字節時間約為 T2 = 540ms。 因此內置超時時間應為 T = T1 + T2 = 250ms + 540ms = 790ms。 由此可知，在使用默認參數輪詢“終端設備”時，輪詢的間隔時間應大于 790ms，若使用其他參數，均應按 照此法算出內置超時時間，并且使輪詢間隔時間大于內置超時時間。 注意：一組 AEW110-L 通訊時，需要擴頻因數與頻道均相同才可正常通訊。在無線通訊距離內，從站接入 數量由主站的特性（如個別通訊管理機單個串口接入設備的數量有限制）與通訊協議的規定決定（如 Modbus 協 議要求從站的通訊地址小于 255），但基于穩定性與數據實時性的考慮，從站少于 30 個。

產品相關關鍵字： 無線通訊轉換器 工業 無線組網 導軌式 電力儀表
