APM830/MCE 安科瑞以太網電能質量監測儀表

APM830/MCEAPM830/MCE 安科瑞以太網電能質量監測儀表的詳細資料：

APM830/MCE 安科瑞以太網電能質量監測儀表

安科瑞 王蒙蒙

1. 概述

  APM830電能質量監測儀表（以下簡稱儀表）按 IEC 標準設計，具有全電量測量、電能統計、電能質量分析、錄波功能、事件記錄功能(包括電壓暫升暫降中斷、沖擊電流等記錄)及網絡通訊等功能，主要用于電網供電質量的綜合監控。該系列儀表采用模塊化設計，配合功能豐富的外部 DI/DO 模塊、AI/AO 模塊、TF 卡事件記錄模塊、網絡通訊模塊，可以靈活實現電氣回路全電量測量及開關狀態監控，雙 RS485 和以太網接口配合可實現 RS485主站數據抄送，省去數據交換機。PROFIBUS-DP 接口可以實現高速數據傳輸及組網功能。

2. 產品型號規格及功能

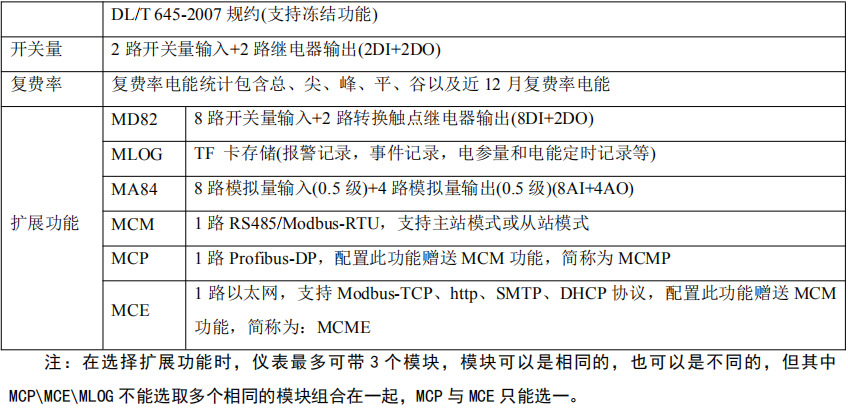

2.1 型號功能





3. 安裝接線
3.1 外形及安裝尺寸
儀表及盤面開孔尺寸(單位：mm(in))

多個儀表安裝(單位：mm(in))



3.2 安全性



3.3 裝配

斷開所有供給儀表以及安裝了儀表的設備電源:
1)通過斷開電壓互感器上熔斷器(PT 次級)或切斷電壓隔離開關的方式斷開電壓。
2)短接電流互感器(CT)的次級輸出。
3)斷開儀表控制電源和任何向模塊供電的電源。
4)使用合適測量范圍的電壓檢測設備確認電源已經斷開。



3.4 主體部分

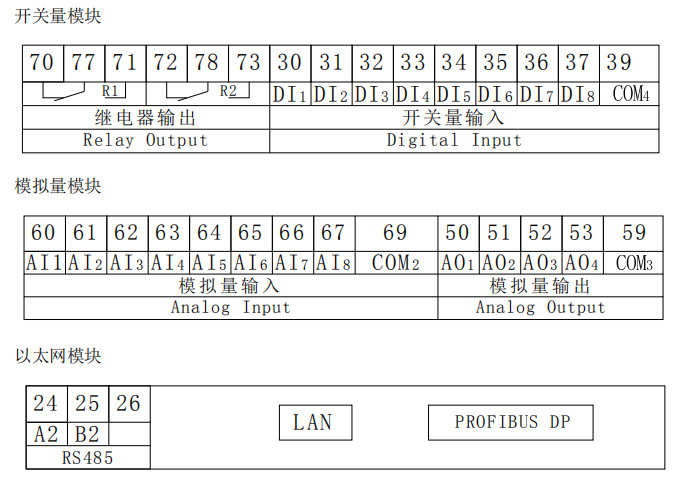

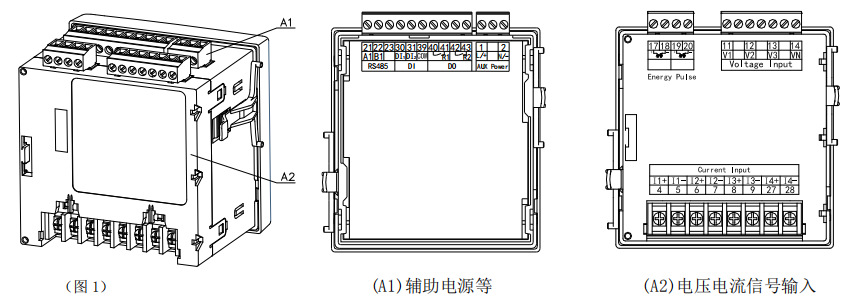

接線端子示意圖：其中“4、5， 6、7，8、9”為電流信號輸入端子號；“11、12、13、14”電壓信號輸入端子號；“1、2”為儀表輔助電源端子號；“21、22”為通訊端子號；“17、18，19、20”為電能脈沖輸出端子號；“30、31、39”為開關量輸入端子號；“40、41， 42、43”為繼電器輸出端子號。(如圖 1、A1、A2)

信號輸入接線方式：



產品相關關鍵字： 電能監測儀表 多功能儀表 事件記錄功能 電能統計 錄波功能
