安科瑞消防應急照明和疏散指示系統
安科瑞 王蒙蒙
1. 概述
在智能建筑和數字社區的規劃和設計中要求確保建筑物與外部信息通信網的互聯及信息暢通，對語音、數據、圖像和多媒體等各類信息予以接收、交換、傳輸、存儲、檢索和顯示等進行綜合處理的多種類信息設備加以組合，實現建筑物業務及管理等應用功能綜合管理，而原有的應急照明和疏散指示系統已無法實現對各應急燈點的實時控制。應急狀態下的指示燈存在滯后、斷電等現象，且固定方向式指示燈和安全出口標志，在發生火災時仍然將人員引向危險區域的方向誤導隱患，都給人群的有效疏散帶來了困難。因此而產生的不必要的人員傷亡，令每個知情人扼腕痛惜!
消防應急照明和疏散指示系統是消防安全領域的新型產品，通過對應急指示燈安全性能多方位的實時監測和自動維護，在火災發生時能夠有效的指導人群進行及時疏散撤離，為生命撐起一片“保護傘”。
1.2 消防應急照明和疏散指示系統的設計依據
GB50016-2014 《建筑設計防火規范》
GB50116-2013 《火災自動報警系統設計規范》
GB17945-2010 《消防應急照明和疏散指示系統》
2. 應急照明控制器
2.1 產品概述
控制器是消防應急照明和疏散指示系統的系統主機。控制器與F1S(火災自動報警系統)主機聯動，在火災發生時，根據F1S探頭探測的火源發生點及煙霧蔓延方向，智能地控制指示燈的開關?？刂破魍ㄟ^(guò)總線網絡實時監控各個終端，在險情發生時，自動將信息指令發布到每個終端，終端收到指令之后自動開始工作，如頻閃、變向、開、滅燈等工作，實時指示*、至安全的疏散路線。
2.2 主要功能說明
2.2.1系統監控功能
監控所有終端設備包括：應急電源、分配電裝置、燈具。
控制器可以監控所有系統內部組件的工作狀態，應急啟動。
2.2.2 應急逃生功能
根據所處的環境狀態，例如空氣密度、人員密集度分析結果，導入平面地圖、 疏散設備信息和火災報警點信息，動態繪制逃生路線，自動開啟一條較有利的逃生通道，幫助建筑內的人群迅速撤離現場。
2.2.3 系統顯示功能
能實時顯示主/備電源的工作狀態、充電狀態、故障狀態以及輸出電壓、輸出電流，還能顯示各分配電裝置的狀態。
2.2.4 系統消防聯動功能
消防應急照明和疏散指示系統與火災自動報警系統產品無縫對接，當發生火災時，消防聯動系統發出指令，盡早得到火災信息，系統自動計算逃生路線。同時也可以通過自動和手動兩種方式進入應急狀態。
2.2.5 導光流功能
順序閃亮頻率2～32Hz可設。
2.2.6 自檢功能：
自檢功能分為常規自檢、月檢和年檢，定期檢查電路故障，消除安全隱患。其中常規自檢方式為所有指示燈閃亮、顯示器、音響器件發聲;月檢方式為上電24H后，每隔30±2天應急工作30~180秒;年檢方式為每年應急工作30min。
2.2.7 超長供電
實現主/備電源的自動轉換，備電可工作不少于3小時。
2.2.8 故障處理：
當電路中發生欠壓、短路、斷路等情況時，控制器會發出故障聲、光信號，并在顯示屏上指示出發生故障的路段和故障類型。
2.2.9 易維護操作
嵌入式開發的人機交互的圖形操作界面，界面清晰美觀，實時圖標形式形象的顯示每個區域的終端設備的工作狀態和疏散方向;具有歷史信息一鍵查詢等功能。
2.2.10 權限設置
控制器設置權限密碼，非專業人員不能操作。
2.3 主要組成部件及技術參數
應急照明集中電源是安裝在建筑物內的備用集中式應急電源裝置。當建筑物發生火災、事故或者其他緊急情況時，應急電源可以為消防標志燈、照明燈提供應急供電，保證消防應急照明和疏散指示燈正常工作。
3. 應急照明集中電源
3.1 產品概述
3.2 主要功能說明
監控功能：緊急接收應急照明控制器命令，并上傳狀態信息至控制器。
聲光報警顯示功能：檢測與電池連接線開路故障、應急輸出回路輸出開路故障、應急狀態下電池電壓低于保護閾值故障，發出故障聲、光信號，并顯示故障類型。
應急功能：具有手動、自動兩種方式進入應急狀態，并設有具備特殊權限人員操作的強制應急按鈕。
巡檢功能：具有電池巡檢功能，實時監測備用電池的狀態;并通過液晶顯示主電電壓、備電電壓、輸出電壓、輸出電流。
月檢、年檢功能：具有月檢、年檢功能，可定時對應急電源自身應急進行測試，防止應急時出現故障。
測試功能：通過測試按鈕可直接模擬主電故障。
超載運行：能夠在空載、滿載10%和超載20%條件下運行。

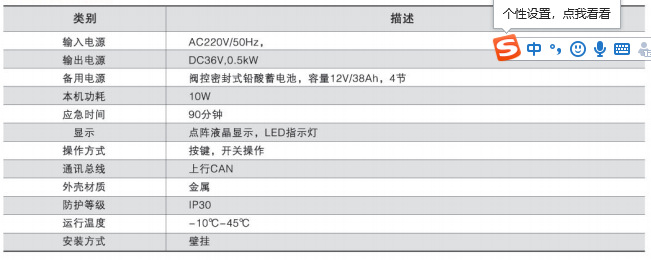

3.3 主要技術參數
3.4 外形及安裝尺寸
4. 應急照明分配電裝置
4.1 產品概述
分配電裝置將應急電源箱的電分配給燈具，并提供燈具與控制器之間通訊的橋梁作用。
4.2 主要功能說明
傳達命令：實時接收應急照明控制器命令，并將命令下傳至燈具;
監控功能：將電量分配至現場燈具;并向應急照明控制器上傳應急照明分配電裝置和各燈具的狀態信息;
應急功能：應急狀態或發生故障時，應急指示燈將點亮。
支路故障報警功能：支路燈具故障時，故障指示燈將點亮

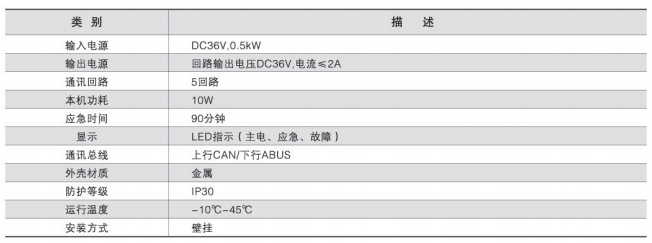

4.3 主要組成部件及技術參數
4.4 外形及安裝尺寸
5. 消防應急照明燈具和標志燈具
5.1 產品概述

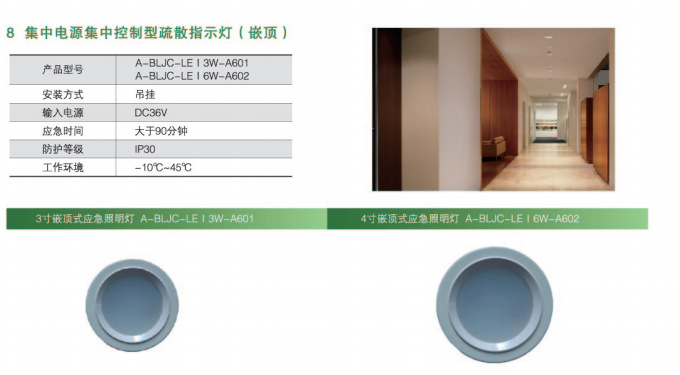

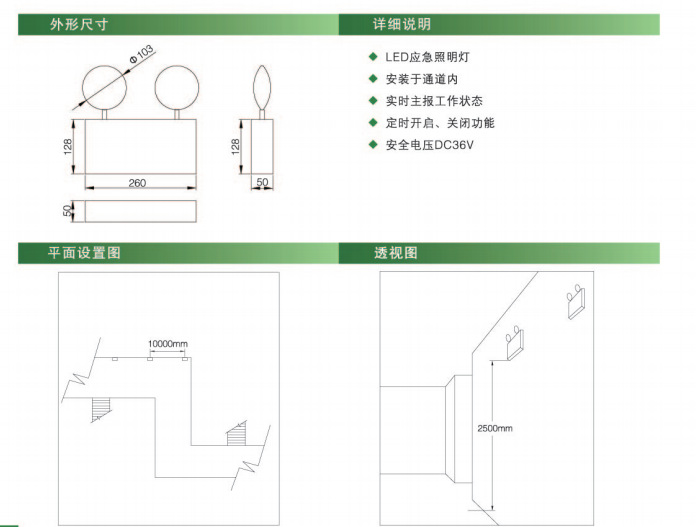

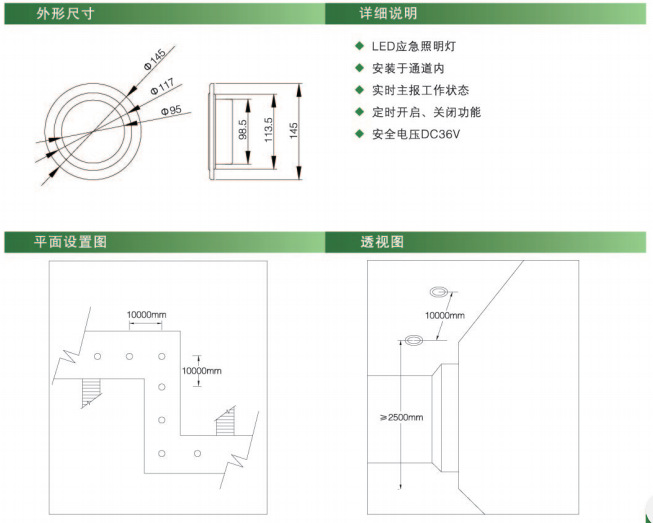

消防應急照明燈具為人員疏散逃生提供照明。其安裝方式有壁掛式、吸頂式、嵌頂式三種。

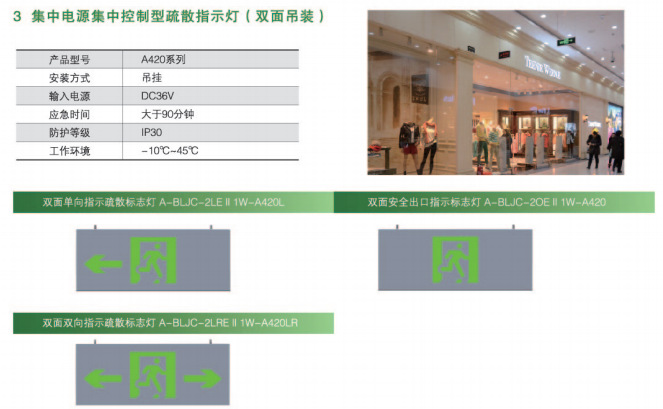

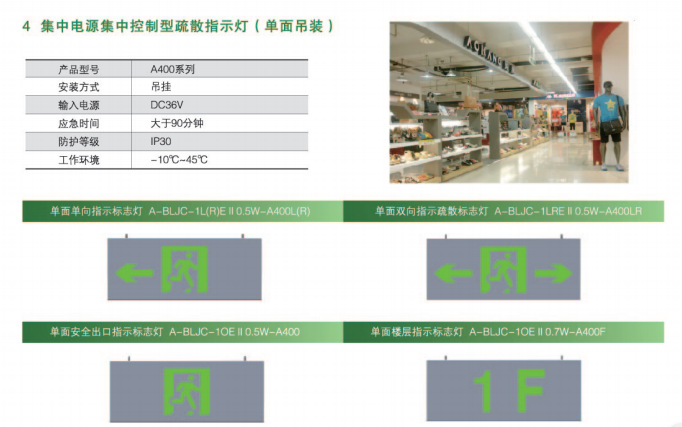

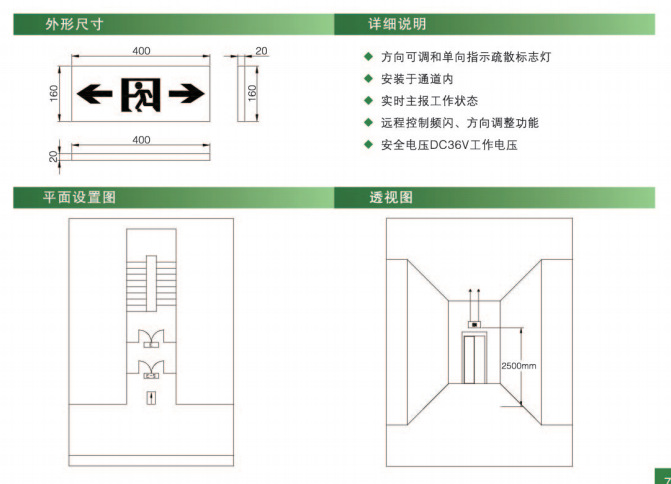

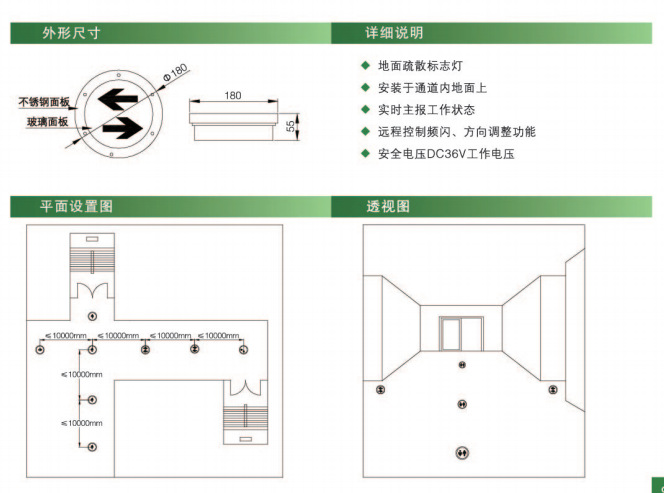

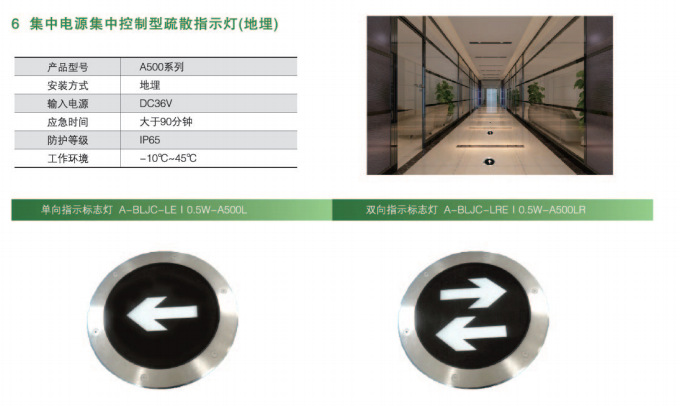

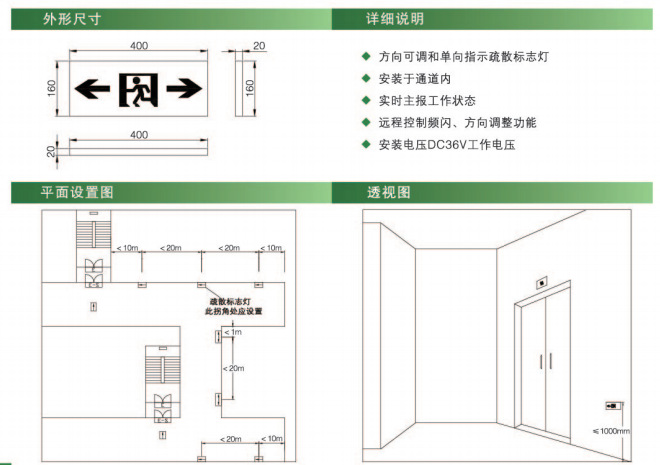

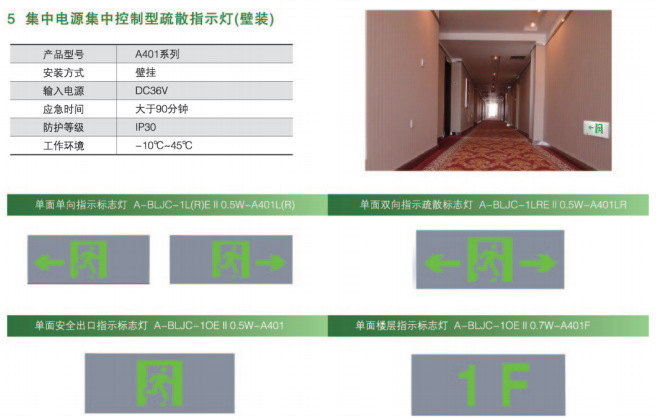

消防應急標志燈具為人員疏散逃生指引方向。其安裝方式有壁掛式、吊掛式、嵌墻式、地埋式四種。
5.2 消防應急照明燈具和標志燈具選型一覽表
點擊放大
